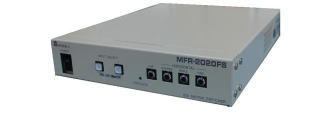

SDIセレクター/フレームシンクロナイザー MFR-2020FS
※読み取りの際はAdobe Readerが必要となります。
ダウンロードはこちら
MFR-2020FSは、HD-SDI信号に対応した2入力1出力の
ブランキングスイッチャー/フレームシンクロナイザーです。
入力信号のシステム調整が行え、非同期同士の入力信号切替時でもCRCエラーの発生が無く、信号切替がスムーズに行われます。
タリー信号を使用したリモート切替にも対応します。
小型・軽量、高性能で、さらにフレームシンクロナイザーとしても使用できるため、様々なHDシステムで活躍します。
| 対応信号: | HD-SDI信号 |
|---|---|
| 入力数: | 2系統 BNC |
| 出力数: | 1系統x2出力 BNC |
| 電源: | AC100Vまたは DC12V |
| 外形寸法: | （W）210×（H）44×（D）270mm |
HD/SD-SDI 5×2 マトリクススイッチャー MFR-5020
HD/SD-SDI 4×1セレクター MFR-4010
※読み取りの際はAdobe Readerが必要となります。
ダウンロードはこちら

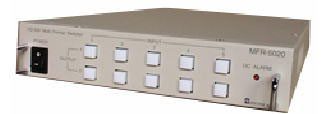

HD/SD-SDI 5×2 マトリクススイッチャー MFR-5020
MFR-5020はHD/SD兼用の5入力2出力マトリクススイッチャーです。
小型軽量で持ち運びに優れています。
| 対応信号: | HD-SDI、SD-SDI（D1）兼用 |
|---|---|
| 入力数: | 5系統 BNC |
| 出力数: | 2系統 BNC |
| 基準同期: | 3値またはBB スルーアウト付き |
| リクロック機能: | 標準装備 |
| 電源: | AC100V DC12V対応可 |
| 重量: | 約2kg |
| 外形寸法: | （W）210×（H）44×（D）250mm |
| オプション: | 外部制御、リモコン |
HD/SD-SDI 4×1セレクター MFR-4010
<p>MFR-4010はHD/SD兼用の4入力1出力セレクターです。小型軽量で持ち運びに優れています。
| 対応信号: | HD-SDI、SD-SDI（D1）兼用 |
|---|---|
| 入力数: | 4系統 BNC |
| 出力数: | 1系統2出力 BNC |
| 基準同期: | 3値またはBB スルーアウト付き |
| リクロック機能: | 標準装備 |
| 電源: | AC100V DC12V対応可 |
| 重量: | 約2kg |
| 外形寸法: | （W）210×（H）44×（D）250mm |
| オプション: | 外部制御、リモコン |

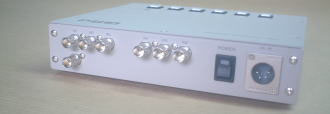

アナログ・デジタル兼用 小型高周波スイッチャー Q5
※読み取りの際はAdobe Readerが必要となります。
ダウンロードはこちら
Q5は、レベル～コンポジットビデオ、およびHDTV（HD-SDI信号）に至るまでのあらゆる信号を切り替え可能な小型スイッチャーです。
小型軽量、持ち運びに優れ、あらゆるロケーションで活躍します。
また、単3乾電池による駆動が可能なため、野外での使用に威力を発揮します。
| 対応信号: | NTSCコンポジット、SDI、HD-SDI他 |
|---|---|
| 周波数: | MinDCレベル（0Hz）～Max1.5GHz以上 ＊変換コネクタを使用することで音声信号にも対応します。 |
| 入力数: | 3 BNC |
| 出力数: | 1 BNC |
| 切り替え方式: | ダイレクト ＊入力に対し非同期で切り替わります。 |
| ラストメモリー機能: | 電源OFF時は最終選択chを保持 |
| 電源: | DC12V（キャノン4ピン）、DC6V（乾電池4本） |
| 消費電力: | 通電時9mA 切替時0.38A |
| 外形寸法: | （W）115×（H）46×（D）145mm |
※コネクターを交換することで、音声切替、RGB切替などが可能になります。
※本器は現用予備SWへの応用が可能です。
お問い合わせください。

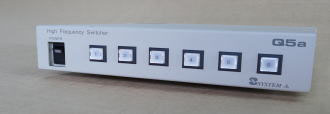

アナログ・デジタル兼用 小型高周波スイッチャー Q5a
Q5aは、レベル～コンポジットビデオ、およびHDTV（HD-SDI信号）に至るまでのあらゆる信号を切り替え可能な小型スイッチャーです。
小型軽量、持ち運びに優れ、あらゆるロケーションで活躍します。
| 対応信号: | NTSCコンポジット、SDI、HD-SDI他 |
|---|---|
| 周波数: | MinDCレベル（0Hz）～Max1.5GHz以上 ＊変換コネクタを使用することで音声信号にも対応します。 |
| 入力数: | 6 BNC |
| 出力数: | 1 BNC |
| 切り替え方式: | ダイレクト ＊入力に対し非同期で切り替わります。 |
| ラストメモリー機能: | 電源OFF時は最終選択chを保持 |
| 電源: | AC100V |
| 消費電力: | 通電時約2.1W 切替時約7.4W |
| 重量: | 約1.3kg 外形寸法:（W）210×（H）44×（D）185mm |
※コネクターを交換することで、音声切替、RGB切替などが可能になります。
※本器は現用予備SWへの応用が可能です。
お問い合わせください。
アナログ・デジタル兼用 小型高周波スイッチャー Q5d
Q5dは、レベル～コンポジットビデオ、およびHDTV（HD-SDI信号）に至るまでのあらゆる信号を切り替え可能な小型スイッチャーです。
小型軽量、持ち運びに優れ、あらゆるロケーションで活躍します。
| 対応信号: | NTSCコンポジット、SDI、HD-SDI他 |
|---|---|
| 周波数: | MinDCレベル（0Hz）～Max1.5GHz以上 ＊変換コネクタを使用することで音声信号にも対応します。 |
| 入力数: | 6 BNC |
| 出力数: | 1 BNC |
| 切り替え方式: | ダイレクト ＊入力に対し非同期で切り替わります。 |
| ラストメモリー機能: | 電源OFF時は最終選択chを保持 |
| 電源: | DC12V（キャノン4ピン） |
| 消費電力: | 通電時約16mA 切替時約0.62Ma |
| 重量: | 約1.2kg |
| 外形寸法: | （W）210×（H）44×（D）170mm |
※コネクターを交換することで、音声切替、RGB切替などが可能になります。
※本器は現用予備SWへの応用が可能です。
お問い合わせください。
【受注生産品】3GHz対応SDIﾏﾄﾘｸｽｽｲｯﾁｬｰ SSR-7272シリーズ
SSR-7272は、HD/SD-SDI信号（270MHz～3GHz）に対応したSDIマトリクススイッチャーです。
最大72入力×72出力までの構成が可能です。
特長
- 3GHz対応SDIマトリクススイッチャー
SDI（270MHz）、HD（1.5GHz、3GHz）に対応しています。 - 最大72×72までのラインナップ
- SD/HDの混在が可能
- エンベデッドオーディオ、アンシラリデータ通過
- ブランキングスイッチ
外部基準信号を入力することで、ブランキング期間内での切替が可能です。 - フロントパネルまたは外部制御による切替
- CRCエラーが発生しないスイッチングが可能
当社製HIF-F1と組み合わせることにより、CRCエラーが発生しない切替が可能になります。
| 対応信号: | HD-SDI信号 SMPTE-292M（1.485GHz） HD-SDI信号 SMPTE-424M（2.970GHz） SD-SDI信号 SMPTE-259M（270MHz） |
|---|---|
| 入力数: | 最大72系統 BNC |
| 出力数: | 最大72系統 BNC |
| 切替: | 全面パネル または 外部制御（RS-232C） |
| 基準同期信号: | 3値SYNC または BB BNC |
| その他機能: | リクロック機能 エンベデッドオーディオ、アンシラリデータ通過 クロスポイントメモリー（ラストメモリー、ユーザー設定） リファレンス信号入力によりブランキング期間内での切替が可能。 |
| 電源: | AC100V |
【受注生産品】HDコンパクトビデオスイッチャー CVS-200HD
※読み取りの際はAdobe Readerが必要となります。
ダウンロードはこちら
CVS-200HDは、小型低価格のHD-SDIビデオスイッチャーです。
- HD-SDI信号に対応、2入力2出力。
- 外部リファレンス信号に対し、ゲンロックします。3値SYNC/BB両対応です。
- リファレンス信号が無い場合は、内部同期信号を基準に動作するので、非同期での運用が可能です。
- 内部同期信号をリファレンスとして出力させることが可能です。
- トランジションはカット、ディゾルブ、ワイプ、ブラックの4種類が選択可能です。
| 対応フォーマット | HD-SDI信号 SMPTE-292M 0.8Vp-p 75Ω 1080i/59.94Hz、50Hz 720P/59.94Hz、50Hz、60Hz、30Hz |
|---|---|
| 映像入力 | 2系統 BNCコネクタ |
| 映像出力 | 2系統 LINE1（2分配） ※オプションでPV出力も可能 |
| リファレンス入力 | 3値SYNC B.B.両対応（自動判別） |
| リファレンス出力 | 1系統1スルーアウト 内部同期を基準として動作させることも可能 トランジションカット、ディゾルブ、ワイプ、ブラック（フェードアウト） |
| 電源電圧 | AC100VまたはDC12V 工場出荷時選択 |
| オプション | オプション操作パネル |
