RMK-1 ラックマウントアダプター

PDF

※読み取りの際はAdobe Readerが必要となります。
ダウンロードはこちら

RMK-1は、当社EIA1Uハーフサイズの製品をEIA19インチラックにマウントするための専用金具です。

RMK-2 ジョイントアダプター

PDF

※読み取りの際はAdobe Readerが必要となります。
ダウンロードはこちら

RMK-2は、当社EIA1Uハーフサイズの製品を2台連結するためのジョイントアダプターです。
RMK-3と組み合せて使用すれば、1Uハーフサイズ製品を2台連結した状態で、ラックマウントすることができます。

RMK-3 ラックイヤー(耳)

PDF

※読み取りの際はAdobe Readerが必要となります。
ダウンロードはこちら

RMK-3は、当社EIA1Uフルサイズ製品および1Uハーフサイズ製品用のラックイヤーです。
RMK-2と組み合せて使用すれば、1Uハーフサイズ製品を2台連結した状態でラックマウントすることができます。

コネクタ・ケーブル

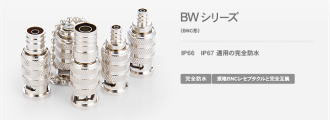

Waterproof BNCコネクタ

Waterproof BNCコネクタ
PDF

※読み取りの際はAdobe Readerが必要となります。
ダウンロードはこちら

従来のBNCコネクタと互換性があり、一般防水規格19.6kPa(0.2kgf/cm2)をクリアしたコネクタです。
(RoHS対応品、Pb4%以下、Cd75ppm以下)

※お客様、個々のニーズ(サイズ、適合ケーブル、ケーブル長、コストetc)に合わせたカスタム品となりますので、営業担当者へご確認ください。

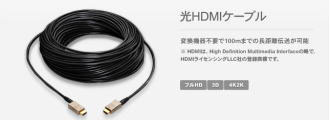

Optical Active HDMI Cable

Optical Active HDMI Cable
PDF

※読み取りの際はAdobe Readerが必要となります。
ダウンロードはこちら

ケーブル延長変換機器不要で100mの長距離伝送が可能なHDMIケーブルです。

【受注生産品】3GHz対応SDIマトリクススイッチャー SSR-7272シリーズ

SSR-7272は、HD/SD-SDI信号(270MHz~3GHz)に対応したSDIマトリクススイッチャーです。
最大72入力×72出力までの構成が可能です。

特長

  • 3GHz対応SDIマトリクススイッチャー
    SDI(270MHz)、HD(1.5GHz、3GHz)に対応しています。
  • 最大72×72までのラインナップ
  • SD/HDの混在が可能
  • エンベデッドオーディオ、アンシラリデータ通過
  • ブランキングスイッチ
    外部基準信号を入力することで、ブランキング期間内での切替が可能です。
  • フロントパネルまたは外部制御による切替
  • CRCエラーが発生しないスイッチングが可能
    当社製HIF-F1と組み合わせることにより、CRCエラーが発生しない切替が可能になります。
対応信号: HD-SDI信号 SMPTE-292M(1.485GHz)
HD-SDI信号 SMPTE-424M(2.970GHz)
SD-SDI信号 SMPTE-259M(270MHz)
入力数: 最大72系統 BNC
出力数: 最大72系統 BNC
切替: 全面パネル または 外部制御(RS-232C)
基準同期信号: 3値SYNC または BB BNC
その他機能: リクロック機能
エンベデッドオーディオ、アンシラリデータ通過
クロスポイントメモリー(ラストメモリー、ユーザー設定)
リファレンス信号入力によりブランキング期間内での切替が可能。
電源: AC100V

受注生産品 ※1台から複数台まで生産いたします

HDコンパクトビデオスイッチャー CVS-200HD

HDコンパクトビデオスイッチャー CVS-200HD
PDF

※読み取りの際はAdobe Readerが必要となります。
ダウンロードはこちら

CVS-200HDは、小型低価格のHD-SDIビデオスイッチャーです。

  • HD-SDI信号に対応、2入力2出力。
  • 外部リファレンス信号に対し、ゲンロックします。3値SYNC/BB両対応です。
  • リファレンス信号が無い場合は、内部同期信号を基準に動作するので、非同期での運用が可能です。
  • 内部同期信号をリファレンスとして出力させることが可能です。
  • トランジションはカット、ディゾルブ、ワイプ、ブラックの4種類が選択可能です。
対応フォーマット: HD-SDI信号 SMPTE-292M 0.8Vp-p 75Ω
1080i/59.94Hz、50Hz
720P/59.94Hz、50Hz、60Hz、30Hz
映像入力 2系統: BNCコネクタ
映像出力 2系統: LINE1(2分配)
※オプションでPV出力も可能
リファレンス入力: 3値SYNC B.B.両対応(自動判別)
リファレンス出力: 1系統1スルーアウト
内部同期を基準として動作させることも可能
トランジションカット、ディゾルブ、ワイプ、ブラック(フェードアウト)
電源電圧: AC100VまたはDC12V
工場出荷時選択

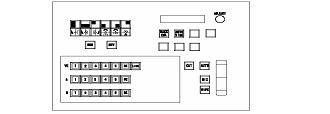

オプション: オプション操作パネル

HDTVインターフェースシステム SPH‐1000F/2000F

HDTVインターフェースシステム SPH‐1000F/2000F
PDF

※読み取りの際はAdobe Readerが必要となります。
ダウンロードはこちら

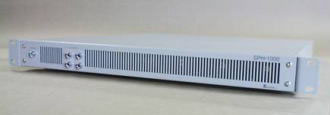

SPH‐1000F/2000Fシリーズは、EIAラックマウント規格の筐体に、ダウンコンバーターやDAコンバーターなど様々なHDモジュールを実装可能にしたHDTVインターフェースシステムです。

SPH-1000Fは、最大10枚のモジュールを実装することが可能です。

SPH-2000Fは最大15枚のモジュールを実装することが可能です。

空冷効率に優れた機構設計であるため、連続運用でも常時安定した特性を維持します。
HD中継車、局内回線システム、HDモニタリングシステム、編集スタジオなど、様々なHDシステムで活躍します。

モジュールラインナップ

  • IF292-170 HDSDIダウンコンバータ
  • IF292-170C HDSDIダウンコンバータ
  • IF292-259 HDSDIダウンコンバータ
  • IF292-274 HD-D/Aコンバータ
  • IF274-292 HD-A/Dコンバータ
  • IF170-292 HDSDIアップコンバータ
  • IF170C-292 HDSDIアップコンバータ
  • IF259-292 HDSDIアップコンバータ
  • IF259-170 SD-D/Aコンバータ
  • IF170-259 SD-A/Dコンバータ
